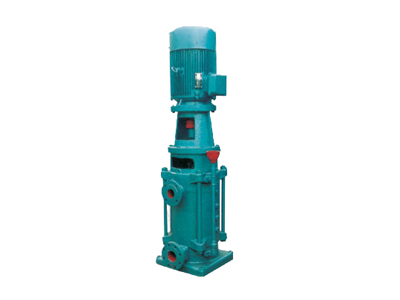

DL型立式多級泵

離心泵系列

產品概述
?
　　DL型立式多級離心泵是從臥式多級離心泵基礎上進行優化設計和制造,其性能符合國家最新標準JB/T2727-93的要求。該泵吸入口與出水口分上下結構,用戶在安裝時可根據實際情況將進出口方向從垂直點上旋轉90°、180°、270°四個位置。泵軸與電機軸處在同一水平線上,密封采用機械密封裝置,軸承采用低噪音軸承,故整機運轉時噪音很低,振動很小,大大改善了使用環境,提高了使用壽命。其特點是占地面積小、揚程高、安裝、維修方便。

型號意義

使用范圍 ?
? ?
　　適用于高層建筑給排水,消防用泵、工廠、礦山、油田等單位輸送溫度在90℃以下清水或物理化學性質類似于水的液體。

性能參數

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m³/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
50DL	2	9.0 12.6 16.2	2.5 3.5 4.5	26.6 24.4 21.2	1450	1.30 1.55 1.80	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	3	9.0 12.6 16.2	2.5 3.5 4.5	39.9 36.6 31.8		1.96 2.33 2.70	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	4	9.0 12.6 16.2	2.5 3.5 4.5	53.2 48.8 42.4		2.61 3.10 3.60	4	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	5	9.0 12.6 16.2	2.5 3.5 4.5	66.5 61 53		3.26 3.88 4.50	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	6	9.0 12.6 16.2	2.5 3.5 4.5	79.8 73.2 63.6		3.91 4.65 5.49	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	7	9.0 12.6 16.2	2.5 3.5 4.5	93.1 85.4 74.2		4.56 5.43 6.30	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	8	9.0 12.6 16.2	2.5 3.5 4.5	106.4 97.6 84.8		5.22 6.20 7.20	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	9	9.0 12.6 16.2	2.5 3.5 4.5	119.7 109.8 95.4		5.87 6.98 8.10	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	10	9.0 12.6 16.2	2.5 3.5 4.5	133 122 106		6.52 7.75 9.00	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
65DL	2	18 30 35	5 8.33 9.72	37 32 29	1450	3.24 4.22 4.6	5.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	3	18 30 35	5 8.33 9.72	55.5 48 43.5		4.86 6.33 6.9	7.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	4	18 30 35	5 8.33 9.72	74 64 58 ?		6.48 8.44 9.2	11	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	5	18 30 35	5 8.33 9.72	92.5 80 72.5		8.1 10.55 11.5	15	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	6	18 30 35	5 8.33 9.72	111 96 87		6.72 12.66 13.8	15	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	7	18 30 35	5 8.33 9.72	129.5 112 101.5		11.34 14.77 16.1	18.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	8	18 30 35	5 8.33 9.72	148 128 116		12.96 16.88 18.4	22	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	9	18 30 35	5 8.33 9.72	166.5 144 130.5		14.58 18.99 20.7	22	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	10	18 30 35	5 8.33 9.72	185 160 145		16.2 21.1 23	30	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
80DL	2	32.4 50.4 65.16	9 14 18.1	43.2 40 34.2	1450	6.28 7.84 9.12	11	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	3	32.4 50.4 65.16	9 14 18.1	64.8 60 51.3		9.42 11.76 13.68	15	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	4	32.4 50.4 65.16	9 14 18.1	86.4 80 68.4		12.56 15.68 18.24	22	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	5	32.4 50.4 65.16	9 14 18.1	108 100 85.5		15.70 19.60 22.80	30	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	6	32.4 50.4 65.16	9 14 18.1	129.6 120 102.6		18.84 23.52 27.36	30	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	7	32.4 50.4 65.16	9 14 18.1	151.2 140 119.7		21.98 27.44 31.92	37	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	8	32.4 50.4 65.16	9 14 18.1	172.8 160 136.8		25.12 31.36 36.48	45	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	9	32.4 50.4 65.16	9 14 18.1	194.4 180 153.9		28.26 35.28 41.04	45	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	10	32.4 50.4 65.16	9 14 18.1	216 200 171		31.40 39.20 45.60	55	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
100DL	2	72 100 126	20 27.8 35	43.4 40 34	1450	13.1 15.14 16.67	18.5	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	3	72 100 126	20 27.8 35	65.1 60 51		19.65 22.72 25.01	30	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	4	72 100 126	20 27.8 35	86.8 80 68		26.2 30.28 33.34	37	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	5	72 100 126	20 27.8 35	108.5 100 85		32.75 37.86 41.68	45	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	6	72 100 126	20 27.8 35	130.2 120 102		39.3 45.39 45.82	55	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	7	72 100 126	20 27.8 35	151.9 140 119		25.85 53.0 58.35	75	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	8	72 100 126	20 27.8 35	173.6 160 136		52.4 60.57 66.68	75	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	9	72 100 126	20 27.8 35	195.3 180 153		58.95 68.14 75.02	90	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	10	72 100 126	20 27.8 35	217 200 170		65.5 75.71 83.35	90	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	必需汽蝕余量(NPSH)r(m)
150DL	2	120 160 200	33.3 44.4 55.6	53 50 44	1450	24.1 28.7 32.8	37	72 76 73	3.1 3.5 3.8
	3	120 160 200	33.3 44.4 55.6	79.5 75 66		36.1 43.0 49.2	55	72 76 73	3.1 3.5 3.8
	4	120 160 200	33.3 44.4 55.6	106 100 88		48.1 57.3 65.7	75	72 76 73	3.1 3.5 3.8
	5	120 160 200	33.3 44.4 55.6	133 125 110		60.1 71.7 82.1	90	72 76 73	3.1 3.5 3.8
	6	120 160 200	33.3 44.4 55.6	159 150 132		72.2 86.0 98.5	110	72 76 73	3.1 3.5 3.8
	7	120 160 200	33.3 44.4 55.6	186 175 154		84.2 100 115	132	72 76 73	3.1 3.5 3.8
	8	120 160 200	33.3 44.4 55.6	212 200 176		96.2 115 132	132	72 76 73	3.1 3.5 3.8
	9	120 160 200	33.3 44.4 55.6	239 225 198		108 129 148	160	72 76 73	3.1 3.5 3.8
