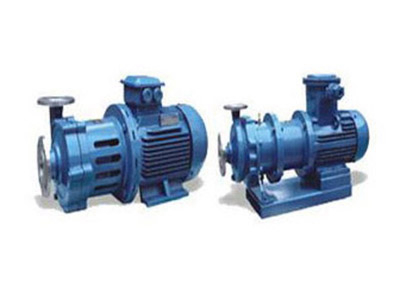

CQB-G高溫型磁力泵
一、CQB-G型高溫磁力泵產品概述
CQB-G高溫磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
二、CQB-G型高溫磁力泵主要特點
CQB-G系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
三、CQB-G型高溫磁力泵產品用途
CQB-G系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，溫度不超過280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

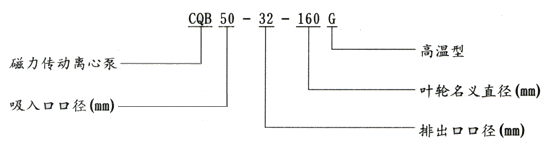

四、CQB-G型高溫磁力泵型號意義
?
五、CQB-G型高溫磁力泵性能參數：
| 型 ?號 | 流量 Q m3/h | 揚程 H m | 汽蝕余量 (NPSH)r m | 轉速 n r/min | 軸功率 pa KW | 效率 ゥ % | 配帶電機功率KW | ||
| 介質密度g/cm3 | |||||||||
| ≤1 | ≤1.3 | ≤1.84 | |||||||
| CQB32-20-125G | 1.9 3.2 3.8 | 22 20 18.5 | ? | 2900 | 0.49 0.58 0.62 | 23 30 31 | YYB801-2? 1.1 | YYB802-2 1.5 | YYB90S-2 2.2 |
| CQB32-20-160G | 1.9 3.2 3.8 | 34 32 29 | ? | 2900 | 0.84 0.99 1.03 | 21 28 29 | YYB802-2 1.5 | YYB90S-2 2.2 | YYB90L-2 3 |
| CQB40-25-105G | 3.8 6.3 7.5 | 13 12.5 11 | ? | 2900 | 0.42 0.55 0.56 | 32 39 40 | YYB801-2 1.1 | YYB802-2 1.5 | YYB90S-2 2.2 |
| CQB40-25-125G | 3.8 6.3 7.5 | 22 20 18.5 | ? | 2900 | 0.81 0.98 1.05 | 28 35 36 | YYB802-2 1.1 | YYB90L-2 2.2 | YYB100L-2 3.0 |
| CQB40-25-160G | 3.8 6.3 7.5 | 34 32 29 | ? | 2900 | 1.41 1.72 1.79 | 25 32 33 | YYB90L-2 2.2 | YYB100L-2 3.0 | YYB112M-2 4.0 |
| CQB40-25-200G | 3.8 6.3 7.5 | 52.5 50 48 | ? | 2900 | 3.02 3.43 3.77 | 18 25 26 | YYB112M-2 4.0 | YYB132S1-2 5.5 | YYB132S2-2 7.5 |
| CQB50-40-85G | 7.5 12.5 15 | 9 8 7.5 | 3.5 3.5 4.0 | 2900 | 0.46 0.56 0.61 | 40 49 50 | YYB801-2 0.75 | YYB802-2 1.1 | YYB90S-2 1.5 |
| CQB50-32-105G | 7.5 12.5 15 | 13 12.5 11 | 3.5 3.5 4.0 | 2900 | 0.76 0.91 0.94 | 35 47 48 | YYB802-2 1.1 | YYB90S-2 1.5 | YYB90L-2 2.2 |
| CQB50-32-125G | 7.5 12.5 15 | 22 20 18.5 | 3.5 3.5 4.0 | 2900 | 1.49 1.62 1.63 | 30 42 43 | YYB90L-2 2.2 | YYB100L-2 3.0 | YYB112M-2 4.0 |
| CQB50-32-160G | 7.5 12.5 15 | 34 32 29 | 3.5 3.5 4.0 | 2900 | 2.48 2.79 2.96 | 28 39 40 | YYB100L-2 3.0 | YYB112M-2 4.0 | YYB132S1-2 5.5 |
| CQB50-32-200G | 7.5 12.5 15 | 52.5 50 48 | 3.5 3.5 4.0 | 2900 | 5.10 5.49 6.13 | 21 31 32 | YYB132S2-2 7.5 | YYB132S2-2 7.5 | YYB160M1-2 11 |
| CQB50-32-250G | 7.5 12.5 15 | 82 80 78.5 | 3.5 3.5 4.0 | 2900 | 9.57 10.89 13.32 | 17.5 25 26 | YYB160M2-2 15 | YYB160L-2 18.5 | YYB180M-2 22 |
| CQB65-50-125G | 15 25 30 | 22 20 18.5 | 3.5 3.5 4.0 | 2900 | 2.25 2.67 2.91 | 40 51 52 | YYB100L-2 3.0 | YYB112M-2 4.0 | YYB132S1-2 5.5 |
| CQB65-50-160G | 15 25 30 | 34 32 29.5 | 3.5 3.5 4.0 | 2900 | 3.34 5.07 5.48 | 32 43 44 | YYB132S1-2 5.5 | YYB132S2-2 7.5 | YYB160M1-2 11 |
| CQB65-40-200G | 15 25 30 | 53 50 47 | 3.5 3.5 4.0 | 2900 | 8.66 9.20 10.1 | 25 37 38 | YYB160M1-2 11 | YYB160M2-2 15 | YYB160L-2 18.5 |
| CQB65-40-250G | 15 20 30 | 82 80 78.5 | 3.5 3.5 4.0 | 2900 | 13.4 14.72 16.88 | 25 37 38 | YYB160L-2 18.5 | YYB180M-2 22 | YYB200L1-2 30 |
| CQB80-65-125G | 30 50 60 | 22.5 20 18 | 4.0 4.0 4.5 | 2900 | 4.48 5.24 5.55 | 41 52 53 | YYB132S1-2 5.5 | YYB132S2-2 7.5 | YYB160M1-2 11 |
| CQB80-65-160G | 30 50 60 | 34 32 29 | 4.0 4.0 4.5 | 2900 | 7.72 9.08 9.67 | 36 48 49 | YYB160M1-2 11 | YYB160M2-2 15 | YYB160L-2 18.5 |
| CQB80-50-200G | 30 50 60 | 53 50 47 | 4.0 4.0 4.5 | 2900 | 12.03 14.80 16.34 | 36 46 47 | YYB160L-2 18.5 | YYB180M-2 22 | YYB200L1-2 30 |
| CQB80-50-250G | 30 50 60 | 84 80 75 | 4.0 4.0 4.5 | 2900 | 19.06 23.68 26.07 | 36 46 47 | YYB200L1-2 30 | YYB220L2-2 37 | YYB225M-2 45 |
| CQB100-80-125G | 60 100 120 | 23 20 16.5 | 4.0 4.0 4.5 | 2900 | 8.35 9.73 9.46 | 45 56 57 | YYB160M1-2 11 | YYB160M2-2 15 | YYB160L-2 18.5 |
| CQB100-80-160G | 60 100 120 | 35 32 28 | 4.0 4.0 4.5 | 2900 | 12.43 15.85 16.34 | 46 55 56 | YYB160L-2 18.5 | 180M-2 YYB22 | YYB200L1-2 30 |
| CQB100-65-200G | 60 100 120 | 54 50 47 | 4.0 4.0 4.5 | 2900 | 21.01 25.69 28.44 | 42 53 56 | YYB200L1-2 30 | YYB220L-2 37 | YYB225M-2 45 |
| CQB100-65-250G | 60 100 120 | 86 80 74.5 | 4.0 4.0 4.5 | 2900 | 37.98 45.39 49.69 | 37 48 49 | YYB225M-2 45 | YYB250M-2 55 | YYB280S-2 75 |
